| MOQ: | 1 set |
| harga: | negotiable |
| kemasan standar: | Tas pe + karton |
| Periode pengiriman: | 5-10 hari |
| metode pembayaran: | T / T, L / C, Paypal |
| Kapasitas pasokan: | 1000 set / hari |
| 1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan. |
| 2. Papan driver motor BLDC ini digunakan untuk motor tanpa sensor tanpa sikat 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor tanpa sikat 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian) |

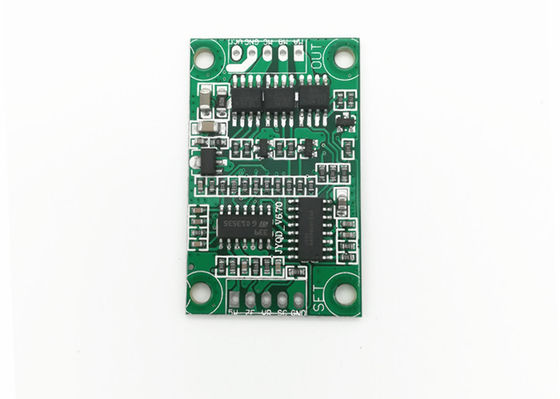

| 3. Papan driver JYQD-V6.7 adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika power motor lebih dari 36W maka harus menambahkan heatsink seperti diagram dibawah ini. |
| Z / F---- Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya. |
VR---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| GND—Digunakan untuk kontrol internal papan Drive |
| MA---- fase motor A |
| MB---- fase motor B |
| MC---- fase motor C |
| GND---- DC- |
| VCC---- DC + |
