Arduino Brushless DC Driver Motor Kecepatan Pulse Signal Siklus Tugas Output 0-100%

MOQ: 1 set
harga: negotiable
kemasan standar: Tas pe + karton
Periode pengiriman: 5-10 hari
metode pembayaran: T / T, L / C, Paypal
Kapasitas pasokan: 1000 set / hari
Informasi Detail
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
JUYI
Nomor model
JYQD-V7.3E3
Tegangan kerja:
12VDC
Bekerja saat ini:
＜ 15A
Kontrol kecepatan PWM:
Iya
Output sinyal pulsa cepat:
Iya
Aplikasi:
Kipas pendingin BLDC
Bentuk:
Empat persegi panjang
Menyoroti:

pengemudi motor bldc

,

pengemudi motor tanpa sikat

Deskripsi Produk

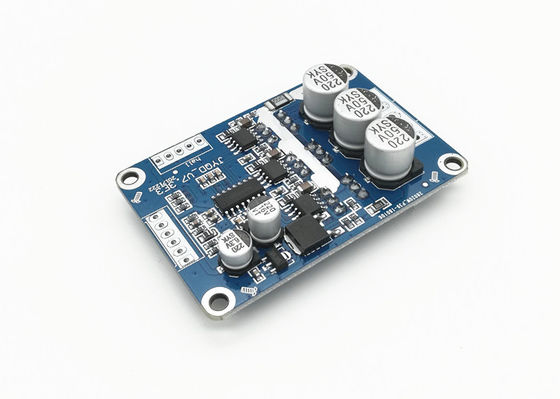

Arduino 12VDC 500W PWM kontrol kecepatan Efek hall BLDC driver motor JYQD-V7.3E3

MODEL: JYQD-V7.3E3
SUHU OPERASI (℃): -20 --- 85 ℃
TEGANGAN OPERASI (V): 12V
Max Saat Ini: 15A
PERATURAN KECEPATAN PWM: (1-20KHZ) Siklus kerja 0-100%
PERATURAN KECEPATAN TEGANGAN ANALOG (V): 0.1V-5V
Keluaran sinyal pulsa kecepatan: Termasuk

Aplikasi:
Kipas BLDC
Motor DC tanpa sikat
Kipas pendingin BLDC
Mesin pemotong rumput BLDC
Blower sentrifugal BLDC


Diagram pengkabelan
Arduino Brushless DC Driver Motor Kecepatan Pulse Signal Siklus Tugas Output 0-100% 0
1. Port kontrol
5V —Tegangan keluaran internal papan driver, potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan

Z / F —Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.

VR —Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%

EL—Aktifkan kontrol port.Hubungkan 5V atau tidak ada koneksi untuk mengizinkan operasi, hubungkan GND untuk melarang operasi.

Sinyal- Keluaran sinyal pulsa kecepatan

GND—Digunakan untuk kontrol internal papan Drive

2. Port daya
MA ---- fasa motor A.
MB ---- fase motor B
MC ---- fase motor C
GND ---- DC-
VCC ---- DC +



3: Port sensor hall
Ha --- Hall a
Hb --- Hall b
Hc --- Hall c
GND --- GND
Output 5V --- 5V

Gambar dimensi
Arduino Brushless DC Driver Motor Kecepatan Pulse Signal Siklus Tugas Output 0-100% 1

Panduan aplikasi
1. Pastikan parameter voltase dan daya motor tidak melebihi kisaran seperti yang ditentukan.
2. Berlaku untuk hall motor dc brushless dengan Hall pada 120 °, tidak semua urutan garis Hall pabrikan sesuai, Anda dapat menyesuaikan urutan garis Hall atau urutan garis tiga fase motor sesuai dengan situasi aktual, untuk mencapai efek mengemudi terbaik.
3. JYQD-V7.5E adalah papan driver tanpa housing dan heatsink, dapat menggerakkan motor di bawah 100 watt tanpa heatsink, tetapi membutuhkan ventilasi normal.
4. Port output 5V pada papan drive dilarang untuk menghubungkan peralatan daya eksternal.Ini hanya berlaku untuk potensiometer eksternal atau sakelar untuk penyesuaian kecepatan, pergantian, dan operasi pengaktifan















Arduino Brushless DC Driver Motor Kecepatan Pulse Signal Siklus Tugas Output 0-100% 2
UNDUH PANDUAN PENGGUNA JYQD-V7.3E3
