Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM

Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM
Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM

Gambar besar :  Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM

Detail produk:
Tempat asal: Cina
Nama merek: JUYI
Nomor model: JYQD-V7.3E2
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiable
Kemasan rincian: Tas pe + karton
Waktu pengiriman: 5-10 hari
Syarat-syarat pembayaran: T / T, L / C, Paypal
Menyediakan kemampuan: 1000 set / hari
Kontak

Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM

Deskripsi
Tegangan kerja: 24VDC Bekerja saat ini: 15A
Kontrol kecepatan PWM: Iya Pengaturan kecepatan tegangan analog: 0-5V
Output sinyal pulsa cepat: Iya Aplikasi: efek hall motor dc tanpa sikat
Cahaya Tinggi:

driver motor bldc

,

driver motor 3 fase

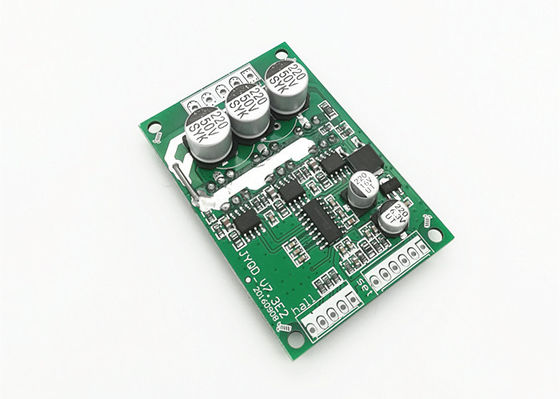

24VDC Max power 500W Arduino control JYQD-V7.3E2 Hall effect papan driver motor BLDC


MODEL:JYQD-V7.3E2

TEGANGAN OPERASI (V):24VDC

MAX SAAT INI (A):15A

PERATURAN KECEPATAN TEGANGAN ANALOG (V):0-5V

Keluaran sinyal pulsa kecepatan:IYA




Panduan aplikasi

1. Harap pastikan bahwa parameter voltase dan daya motor tidak melebihi kisaran seperti yang ditentukan.

2. Driver motor BLDC ini berlaku untuk motor DC brushless efek hall dengan Hall pada 120 °, tidak semua urutan garis Hall produsen sesuai, Anda dapat menyesuaikan urutan garis Hall atau urutan garis tiga fase motor sesuai dengan situasi aktual, untuk mencapai efek mengemudi terbaik.

3. JYQD-V7.3E2 adalah papan driver tanpa housing dan heatsink, dapat menggerakkan motor BLDC di bawah 100 watt tanpa heatsink, tetapi membutuhkan ventilasi normal. Silakan tambahkan heatsink jika daya lebih dari 100W.

4. Harap perhatikan isolasi antara MOSFET driver motor BLDC dan heatsink atau pelat pemasangan.
Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM 0



Diagram pengkabelan
Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM 1

1. Port kontrol
5V —Tegangan keluaran internal papan driver, potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan
Z / F —Port kontrol arah putar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.
VR —Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
EL —Aktifkan kontrol port.Hubungkan 5V atau tidak ada koneksi untuk mengizinkan operasi, hubungkan GND untuk melarang operasi.
Sinyal— Keluaran sinyal pulsa cepat
GND — Digunakan untuk kontrol internal papan Driver

2. Port daya
MA ---- fase motor BLDC A.
MB ---- fase motor BLDC B.
MC ---- fase motor BLDC C.
P- ---- Daya DC-
P + ---- Daya DC +

3: Port sensor hall
Ha --- Hall a
Hb --- Hall b
Hc --- Hall c
GND --- GND
Output 5V --- 5V

Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM 2
Gambar dimensi
Arduino 24V Brushless DC Motor Driver Hall Effect Efisiensi Tinggi Kontrol Kecepatan PWM 3


UNDUH PANDUAN PENGGUNA JYQD-V7.3E2
