Keluaran Sinyal Pulsa Kecepatan 12-36v Dc Pengendali Papan Driver Motor Tanpa Sikat

MOQ: 1 set
harga: negotiable
kemasan standar: Tas pe + karton
Periode pengiriman: 5-10 hari
metode pembayaran: T / T, L / C, Paypal
Kapasitas pasokan: 1000 set / hari
Informasi Detail
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
JUYI
Nomor model
JYQD-V6.3E2
Tegangan kerja:
24V
Bekerja saat ini:
15A
Kontrol kecepatan:
0-5V
Output sinyal pulsa cepat:
Iya
Perlindungan OV / LV:
Iya
Warna:
hijau
Menyoroti:

12 36v Dc Brushless Motor Driver Board

,

Dc Brushless Motor Driver Board Controller

,

12 36v driver bldc

Deskripsi Produk

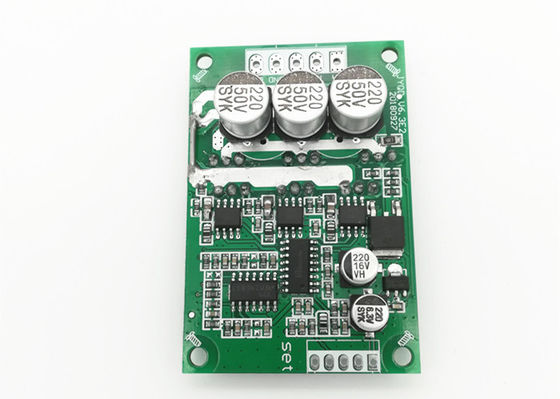

24VDC 3-fase BLDC motor PWM driver kecepatan untuk motor BLDC tanpa sensor JYQD-V6.3E2





Nomor model JYQD-V6.3E2
Suhu operasi. -20—85 ℃
Tegangan operasi 24V
Lanjutan pekerjaan saat ini 15A
· Kontrol kecepatan PWM Frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
Pengaturan kecepatan tegangan analog 0-5V
Perlindungan OV / LV Sertakan
Kecepatan keluaran sinyal pulsa Sertakan




Catatan aplikasi:
1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.
2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)
3. Papan driver JYQD-V6.3E2 adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika power motor lebih dari 100W maka harus menambahkan heatsink seperti diagram dibawah ini.
4. Terminal "Sinyal" pada papan driver JYQD-V6.3E2 adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA.




Keluaran Sinyal Pulsa Kecepatan 12-36v Dc Pengendali Papan Driver Motor Tanpa Sikat 0
Diagram papan driver Diagram papan driver dengan heatsink



Diagram pengkabelan
Keluaran Sinyal Pulsa Kecepatan 12-36v Dc Pengendali Papan Driver Motor Tanpa Sikat 1

5V ----- Tegangan output internal papan driver
Sinyal ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

1. Port kontrol
Z / F---- Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.
VR---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
GND—Digunakan untuk kontrol internal papan Drive

2. Port daya
MA ---- fasa motor A.
MB ---- fase motor B
MC ---- fase motor C
GND ---- DC-
VCC ---- DC +

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan tidak normal, yang mempengaruhi penggunaan normal.

4. Jarak kontrol port: 2.54mm, Jarak port daya: 3.96 mm

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.


Gambar dimensi
Keluaran Sinyal Pulsa Kecepatan 12-36v Dc Pengendali Papan Driver Motor Tanpa Sikat 2
Keluaran Sinyal Pulsa Kecepatan 12-36v Dc Pengendali Papan Driver Motor Tanpa Sikat 3
UNDUH PANDUAN PENGGUNA JYQD-V6.3E2
