Detail produk:
|
| Tegangan kerja: | 12V DC | Bekerja saat ini: | 15A |
|---|---|---|---|
| Aplikasi: | Kipas pendingin udara | Motor yang cocok: | motor BLDC tanpa sensor |
| Suhu operasi.: | -20 - 85 ℃ | Tambahkan heatsink: | ＞ 100 watt |
| Cahaya Tinggi: | driver motor brushless,driver motor 3 fase |
||

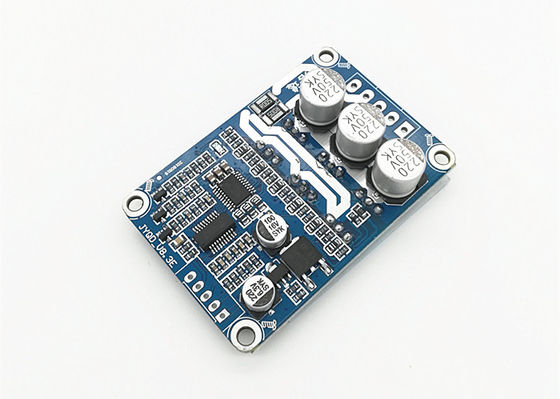

| Nomor model | JYQD-V8.3E |
| Suhu operasi. | -20—85 ℃ |
| Tegangan operasi | 12 V |
| Max saat ini | 15A |
| ·Kontrol kecepatan PWM | Frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| Perlindungan OV / LV | IYA |
| Tambahkan heatsink | ＞ 100 watt |
| 5V | Tegangan output internal papan driver motor BLDC |
| M | Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V. |
| Z / F | Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya. |
| VR | Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| GND | Digunakan untuk kontrol internal papan Drive |
| MA | fase motor A |
| MB | fase motor B |
| MC | fase motor C |
| GND | DC- |
| VCC | DC + |
| 1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver motor BLDC seperti yang ditentukan. |
|
2. Papan driver motor BLDC ini digunakan untuk motor tanpa sensor tanpa sikat 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor tanpa sikat 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)
|
|
3. Papan driver motor BLDC tanpa sensor JYQD-V8.3E adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika daya motor lebih dari 60W maka harus menambahkan heatsink seperti diagram dibawah ini.
|
