JYQD_V6.3E2 Driver Motor DC Tanpa Sikat

Produk

Pompa yang Disesuaikan

Hubungi Kami

Mr. Amigo Deng

amigodeng@czowo.com

86-189-94777701

Hubungi Sekarang

JYQD_V6.3E2 Driver Motor DC Tanpa Sikat

MOQ:	1 set
harga:	Bisa dinegosiasikan
kemasan standar:	Tas pe + karton
Periode pengiriman:	5-10 hari
metode pembayaran:	T / T, L / C, Paypal
Kapasitas pasokan:	1000 set / hari

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

Nomor model

JYQD-V6.3E2

Tegangan kerja:

Bekerja saat ini:

Kontrol kecepatan:

Output sinyal pulsa cepat:

Perlindungan OV / LV:

Warna:

hijau

Menyoroti:

15a Driver Motor DC Tanpa Sikat

Driver Motor DC Tanpa Sikat 24V

JYQD-V6.3E2

Deskripsi Produk

24VDC 3-fase BLDC motor PWM driver kecepatan untuk motor BLDC tanpa sensor JYQD-V6.3E2

Nomor model	JYQD-V6.3E2
Suhu operasi.	-20—85 ℃
Tegangan operasi	24V
Lanjutan pekerjaan saat ini	15A
· Kontrol kecepatan PWM	Frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%
Pengaturan kecepatan tegangan analog	0-5V
Perlindungan OV / LV	Sertakan
Kecepatan keluaran sinyal pulsa	Sertakan

Catatan aplikasi:

1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.

2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)

3. Papan driver JYQD-V6.3E2 adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika power motor lebih dari 100W maka harus menambahkan heatsink seperti diagram dibawah ini.

4. Terminal "Sinyal" pada papan driver JYQD-V6.3E2 adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA.

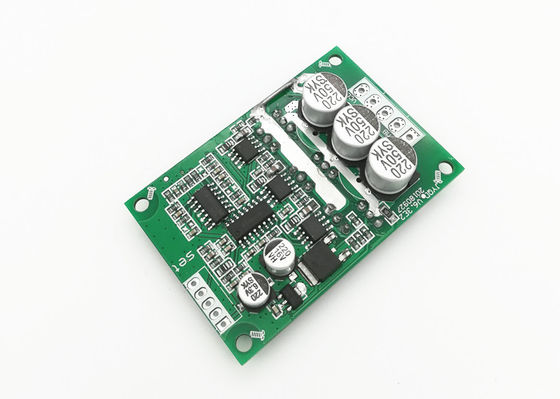

Diagram papan driver Diagram papan driver dengan heatsink

Diagram pengkabelan

5V ----- Tegangan output internal papan driver

Sinyal ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

1. Port kontrol

Z / F---- Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya.

VR---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100%

GND—Digunakan untuk kontrol internal papan Drive

2. Port daya

MA ---- fasa motor A.

MB ---- fase motor B

MC ---- fase motor C

GND ---- DC-

VCC ---- DC +

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan tidak normal, yang mempengaruhi penggunaan normal.

4. Jarak kontrol port: 2.54mm, Jarak port daya: 3.96 mm

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar dimensi
