Detail produk:
|
| Tegangan kerja: | 24VDC | Mengendarai motor: | 150W |
|---|---|---|---|
| Aplikasi: | motor BLDC tanpa sensor | Pengaturan kecepatan tegangan analog: | 0-5V |
| Warna: | Biru | Suhu operasi.: | -20 - 85 ℃ |
| Cahaya Tinggi: | modul driver motor dc brushless,modul pengontrol motor brushless,jyqd-v8.3b |
||
| 5V----- Tegangan output internal papan driver |
| M---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V. |
| Z / F---- Port kontrol arah berputar.Hubungkan level tinggi "5V" atau tidak ada koneksi adalah Arah maju, menghubungkan 0 V level rendah atau menghubungkan ke GND adalah arah sebaliknya. |
| VR---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus kerja 0-100% |
| GND—Digunakan untuk kontrol internal papan Drive |
| MA---- fase motor A |
| MB---- fase motor B |
| MC---- fase motor C |
| GND---- DC- |
| VCC---- DC + |
| Catatan aplikasi: |
| 1. Pastikan bahwa parameter tegangan dan daya motor tidak melebihi kisaran papan driver seperti yang ditentukan. |
|
2. Papan driver ini digunakan untuk motor tanpa sensor brushless 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor brushless 3 fase secara langsung.Jika efek mengemudi tidak baik (seperti start jitter, reversing, arus kerja motor tanpa beban terlalu besar, kecepatan tidak stabil, efisiensinya rendah, dan tidak dapat start-up dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran tentang cara melakukan penyesuaian)
|

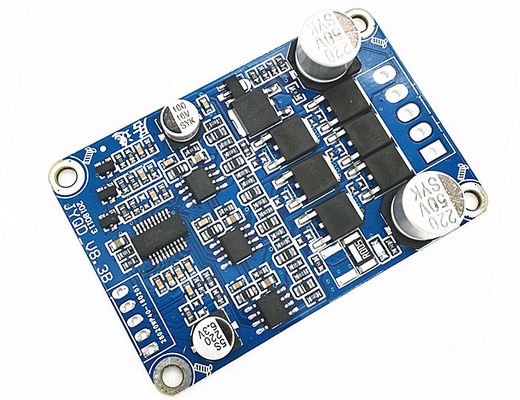

| 3. JYQD_V8.3Bdriver board adalah papan telanjang tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan isolasi yang baik.Jika daya motor lebih dari 60W maka harus menambahkan heatsink seperti diagram dibawah ini. |
|
4. Harap perhatikan bahwa papan driver JYQD_V8.3B tidak memiliki perlindungan koneksi anti-mundur, itu akan secara permanen merusak papan driver jika koneksi polaritas terbalik.
|
|
5. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.
|
| 6. Terminal “M” pada papan driver JYQD_V8.3B adalah sinyal keluaran pulsa kecepatan motor (keluaran dorong-tarik), dan arus keluaran maksimum kurang dari 5mA. |
