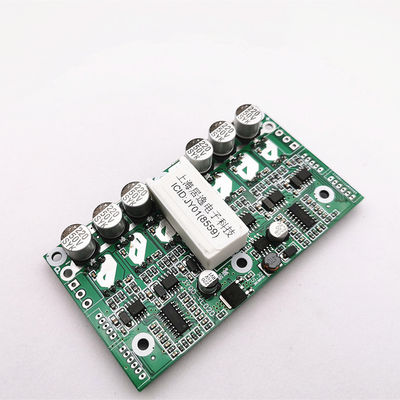

Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase

MOQ: 1 set
harga: negotiable
kemasan standar: Tas pe + karton
Periode pengiriman: 5-10 hari
metode pembayaran: T / T, L / C, Paypal
Kapasitas pasokan: 1000 set / hari
Informasi Detail
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
JUYI
Nomor model
JYQD-YL02D
Tegangan kerja:
12-36Vdc
Dorong daya:
500W / motor
Kontrol kecepatan PWM:
Siklus kerja 0-100%
Output sinyal pulsa cepat:
Iya
Warna:
hijau
Suhu operasi.:
-20 - 85 ℃
Menyoroti:

Papan Driver Motor BLDC 3 Fase

,

Papan Driver Motor BLDC 15A

,

Papan Driver BLDC Skateboard Listrik

Deskripsi Produk
12-36VDC 15A 3 Phase BLDC Motor Dual Driver / Controller Untuk Kursi Roda / Skateboard Listrik

Gambaran
Detail Cepat
Tempat asal:
Jiangsu, Tiongkok
Nama merk:
JUYI
Nomor model:
JYQD-YL02D (8559)
Tegangan kerja:
12-36VDC
Mode berkendara:
Penggerak motor ganda
Max bekerja saat ini:
15A / motor
Daya motor tunggal:
540W

Pengemasan & Pengiriman

Menjual Unit:
Item tunggal
Ukuran paket tunggal:
10X8X4 cm
Berat kotor tunggal:
0,060 kg
Waktu Pimpin:
Kuantitas (Potongan) 1 - 1000 > 1000
Est.Waktu (hari) 15 Untuk dinegosiasikan

Deskripsi Produk

JYQD-YL02D adalah papan driver motor BLDC ukuran sangat kompak dengan fungsi standar yang diperlukan, harga yang menguntungkan dan kinerja yang andal bersaing untuk aplikasi industri dan komersial.

Ini diterapkan secara luas oleh klien di seluruh dunia hampir selama 5 tahun desain yang matang dan stabil kompeten untuk banyak aplikasi.
Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 0
MODEL NOMOR.
JYQD-YL02D (8559)
SUHU OPERASIONAL
-20—85 ℃
TEGANGAN OPERASI
12V-36VDC
BEKERJA SAAT INI
15A
PERATURAN KECEPATAN PWM
Frekuensi PWM: 1K-10KHz, 0-100% dutycycle
PERATURAN KECEPATAN TEGANGAN ANALOG
0-5V
Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 1
Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 2
Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 3
Panduan aplikasi

1: Pengontrol ini dapat menggerakkan dua motor secara bersamaan, dapat dikontrol tunggal atau ganda.

2: Ini memiliki fungsi rem daya reaktif, Sirkuit pelepasan perlindungan pengisian balik rem, dapat dikontrol MCU,


3: TDia port "5V" di papan dapat menawarkan arus 300mA ke MCU eksternal


  •




4: JYQD-YL02D adalah papan driver tanpa housing dan heatsink, dapat menggerakkan motor BLDC di bawah 100W tanpa heatsink, tetapi membutuhkan ventilasi normal.


5: Motor BLDC sensor efek Hall yang berbeda memiliki urutan kabel Hall yang berbeda, harap lakukan dengan baik sebelum onload drive.



6: Tambahkan heatsink jika daya lebih dari 100W dan pertahankan kondisi pembuangan panas yang baik untuk papan.
Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 4
Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 5
Deskripsi kabel

1. Kontrpelabuhan ol



GND:Hanya untuk sinyal kendali VR:Pengaturan kecepatan, (pengaturan kecepatan linier 0-2.5V atau 0-5V). Frekuensi PWM: 1K-5KHz. ZF:Kontrol maju dan mundur (level tinggi 5V atau level rendah 0V, jika Anda menggunakan MCU 3,3V, Anda perlu melakukan penyesuaian ke 5V) M:kecepatan keluaran sinyal pulsa EL:fungsi rem, rem linier 0-2.5V atau 0-5V 5V:Sumber daya 5V untuk perangkat kontrol eksternal (≤300mA)


2. Port daya
MA ---- fase motor A
MB ---- fase motor B
MC---- fase motor C
P- ---- DC-
P +---- DC +
3: Port sensor hall
Ha--- Hall a
Hb--- Hall b
Hc--- Hall c
GND--- GND
5V--- masukan 5V
4: Komentar
1.Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan amengemudi tidak normal, mempengaruhi penggunaan normal.
2. Jarak port kontrol: 2.54mm, fase motor: 3.96 mm
3. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 6

Dimensi keseluruhan

Ukuran papan dapat disesuaikan dengan permintaan Anda.
Papan Driver Motor BLDC Papan Luncur Listrik 15A 3 Fase 7


Silakan hubungi kami jika Anda membutuhkan dukungan teknis.

OEM, layanan ODM tersedia!
