Bextreme Shell 700W Sensorless BLDC Driver Dengan PWM Speed Control Untuk Listrik Fan Pompa Air Dan Blower...

Dapatkan data teknis, silakan. Klik di sini

Parameter produk

Catatan aplikasi

1.Konfirmasi bahwa parameter tegangan dan daya motor tidak melebihi rentang papan pengemudi seperti yang ditentukan.

2.JYQD-V6.5E driver board adalah papan telanjang tanpa rumah dan heatsink. Jika kekuatan motor di bawah 60W,itu tidak perlu menambahkan heatsink,Ini hanya perlu memastikan ventilasi normal dan isolasi baik. Jika daya motor lebih dari 100W, itu harus menambahkan heatsinks seperti diagram di bawah ini.

3.Port output 5V di papan pengemudi melarang menghubungkan perangkat eksternal.

4Papan pengemudi ini digunakan untukMotor tanpa sensor tanpa sikat 3 faseJika efek mengemudi tidak baik (seperti memulai jitter, mundur, arus kerja motor nolod terlalu besar,Kecepatan tidak stabil, efisiensi rendah, dan tidak dapat memulai dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan pengemudi sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik.

5Harap dicatat bahwa JYQD-V6.5E driver board tidak memiliki perlindungan anti-reverse connection, itu akan merusak driver board secara permanen jika koneksi polaritas terbalik.

6.Terminal “Sinyal” pada papan pengemudi JYQD-V6.5E adalah sinyal output pulsa kecepatan motor (keluarnya push-pull), dan arus output maksimum kurang dari 5mA.

Rincian kabel

1.Port daya

MA----Fase motor A

MB---- fase motor B

MC---- fase motorik C

GND---- DC-

VCC---- DC +

2.Port kontrol

5V----- Tegangan keluar internal papan pengemudi

Sinyal ---- Motor kecepatan sinyal pulsa output port, 5V sinyal pulsa.

Z/F---- Ports kontrol arah berputar. menghubungkan 5V tingkat tinggi atau tidak terhubung adalah arah ke depan, menghubungkan 0 V tingkat rendah atau terhubung ke GND adalah arah terbalik.

VR----Port kontrol kecepatan. tegangan analog linear kecepatan regulasi 0.1v -5V, Resistensi masukan adalah 20K Ohm, terhubung dengan GND ketika input PWM regulasi kecepatan, frekuensi PWM:1-20KHZ; Siklus kerja 0-100%

GND¢ Digunakan untuk kontrol internal papan drive

TorsiUntuk memulai penggunaan pengaturan torsi, pastikan untuk menghapus resistor untuk torsi tetap pada papan sebelum menggunakan fungsi ini (hubungi kami jika Anda ingin menggunakan fungsi ini sebelum digunakan)

3Gunakan kabel yang terlindung jika papan pengemudi berada lebih dari 50 cm dari motor, jika tidak, hal ini dapat menyebabkan mengemudi yang tidak normal, yang mempengaruhi penggunaan normal.

4. Jarak dari port kontrol: 2.54mm, Jarak dari port power:3.96 mm

5.Perhatikan isolasi antara driver MOSFET dan heatsink atau pelat instalasi

Dimensi keseluruhan

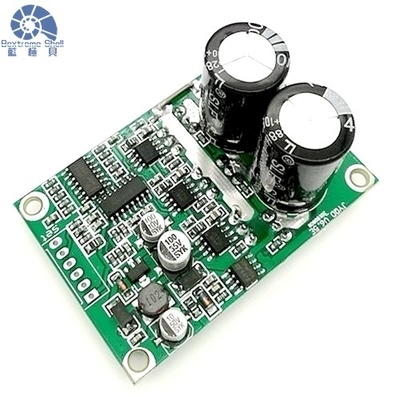

Gambar pengemudi

,

FAQ

1T: Dapatkah saya memesan sampel?

Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.

2- Bagaimana dengan lead time

Ini menghabiskan 30 hari umumnya setelah Anda melakukan pembayaran.

3- Apakah Anda menyediakan dukungan teknologi?
Ya. perusahaan kami memiliki kemampuan R & D yang kuat, kami dapat memberikan dukungan teknologi jika Anda membutuhkannya.

4Bagaimana cara mengirimnya ke kami?
Kami akan mengirimkan barang kepada Anda sesuai dengan DHL atau UPS atau FEDEX dll

5Bagaimana saya bisa tahu produk yang cocok untuk saya?
Frist, Anda harus memberikan informasi lebih rinci tentang produk. kami akan merekomendasikan item untuk Anda sesuai dengan persyaratan spesifikasi Anda. setelah Anda mengkonfirmasi, kami akan merekomendasikan item untuk Anda.Kami akan menyiapkan sampel untuk Anda. juga kami akan menawarkan beberapa keuntungan yang baik sesuai dengan penggunaan produk Anda.
