JYQD-V6.7 50W 24V 3A Brushless Electric Motor Controller Dengan Kontrol Kecepatan

Seri JYQD-V 6 adalah papan driver yang cocok untuk motor DC brushless tiga fase (tanpa sensor Hall), strukturnya lengkap tetapi fungsional, kerja stabil, dan masa pakai yang lama.Ini memiliki fungsi pengaturan kecepatan PWM, perlindungan tegangan tinggi dan rendah dan output sinyal pulsa kecepatan.Banyak digunakan pada kipas angin, jalur penyortiran otomatis, blower dan pompa air elektronik.Kami menyediakan layanan yang disesuaikan dan dukungan teknis.

JYQD-V6.7 adalah papan driver motor BLDC ukuran sangat kompak dengan fungsi standar yang diperlukan, harga yang menguntungkan dan kinerja yang andal kompetitif untuk aplikasi industri dan komersial. Ini diterapkan secara luas oleh klien di seluruh dunia hampir selama 8 tahun, desainnya yang matang dan stabil adalah kompeten untuk banyak aplikasi.

Parameter

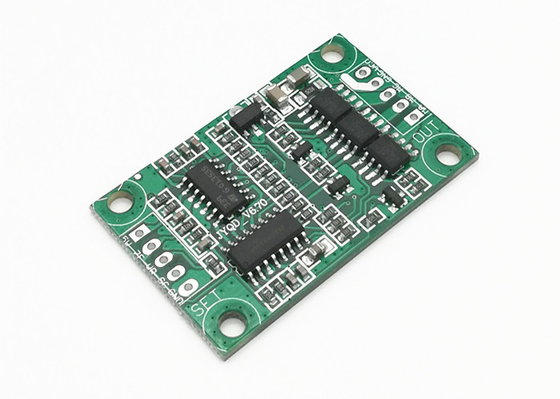

Foto-foto

Deskripsi kabel

1.Port daya

MA---- fase motor A

MB---- fase motor B

MC---- fase motor C

GND----DC-

VCC---- DC +

2. Kontrol port

5V----- Tegangan output internal papan driver

SC---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

Z/F---- Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah Arah maju, sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.

VR---- Port kontrol kecepatan.Pengaturan kecepatan linier tegangan analog 0.1v -5V, terhubung dengan GND saat memasukkan pengaturan kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%

GND—Digunakan untuk kontrol internal papan Drive

3.Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang memengaruhi penggunaan normal.

4. Jarak port kontrol: 2.54mm, Jarak port daya: 2.54mm

5.Perhatikan insulasi antara MOSFET driver dan heatsink atau pelat pemasangan

Catatan aplikasi

1.Konfirmasi bahwa voltase dan parameter daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.

2.JYQD-V6.7 driver board adalah papan kosong tanpa housing dan heatsink.Jika daya motor di bawah 36W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan insulasi yang baik.

3. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.

4. Papan driver ini digunakan untukMotor tanpa sensor tanpa sikat 3 fase, tetapi tidak cocok untuk semua motor tanpa sensor 3 fase tanpa sikat secara langsung.Jika efek mengemudi tidak baik (seperti mulai jitter, mundur, arus kerja noload motor terlalu besar, kecepatan tidak stabil, efisiensi rendah, dan tidak dapat memulai dengan beban.) Pelanggan dapat menyesuaikan resistensi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek mengemudi terbaik (lihat lampiran untuk cara melakukan penyesuaian)

5. Harap perhatikan bahwa papan driver JYQD-V6.7 tidak memiliki perlindungan koneksi anti-terbalik, itu akan secara permanen merusak papan driver jika koneksi polaritas terbalik.

6. Terminal "SC" pada papan driver JYQD-V6.7 adalah sinyal output pulsa kecepatan motor (output push-pull), dan arus output maksimum kurang dari 5mA.

Dimensi keseluruhan
