Detail produk:
|
sensor aula: | Ya | Warna: | Biru |
---|---|---|---|
Kontrol kecepatan: | Ya | Mengoperasikan Tegangan: | 12V-36V |
Arus maks: | 16A | Suhu Operasional: | -20-85 ℃ |
Cahaya Tinggi: | Pengontrol Motor Elektronik 500W,JYQD-V7.3E3 Pengontrol Motor Elektronik,Papan Driver BLDC 12V |
MODEL |
SUHU OPERASIONAL (℃) |
TEGANGAN OPERASI (V) |
ARUS MAKSIMAL (A) |
ARUS OPERASI TERUS MENERUS (A) |
PERATURAN KECEPATAN PWM (1-20KHZ) |
REGULASI KECEPATAN TEGANGAN ANALOG (V) |
Sinyal pulsa kecepatan keluaran |
JYQD-V7.3E3 |
-20—85 ℃ |
12V-36V |
16A |
15A |
Siklus 0-100% |
0-5V |
√ |
1. Port sensor aula
Ha--- Balai a
Hb---Hall b
Hc---Hall c
GND---GND
5V--- Keluaran 5V
2. Pelabuhan kontrol
5V— Tegangan output internal papan driver, potensiometer eksternal atau sakelar untuk penyesuaian kecepatan dan operasi pembalikan
Z/F—Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah Arah maju, sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.
VR—Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, sambungkan dengan GND saat memasukkan regulasi kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%
EL—Aktifkan kontrol port.Hubungkan 5V atau tidak terhubung untuk memungkinkan operasi, sambungkan GND untuk melarang operasi.
Sinyal— Keluaran sinyal pulsa kecepatan
GND—Digunakan untuk kontrol internal papan driver
3. Port daya
MA---- fase motor A
MB---- fase motor B
MC---- fase motor C
P-----DC-
P+---- DC +
4. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.
5. Jarak port kontrol: 2,54mm, Jarak port daya: 3,96 mm
6. Perhatikan insulasi antara MOSFET driver dan heatsink atau pelat pemasangan.

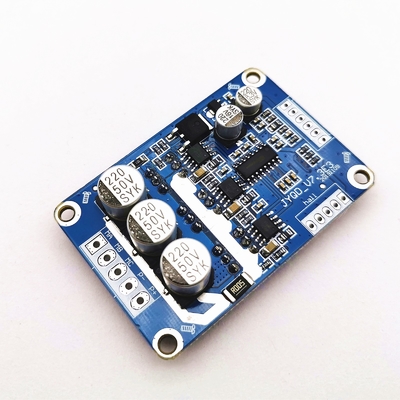

1. JYQD-V7.3E3 adalah papan driver tanpa housing dan heatsink, dapat menggerakkan motor di bawah 100 watt tanpa heatsink, tetapi membutuhkan ventilasi normal.
2. Berlaku untuk motor dc tanpa sikat aula dengan Hall pada 120 °, tidak semua urutan garis Hall pabrikan sesuai, Anda dapat menyesuaikan urutan garis Hall atau urutan garis tiga fase motor sesuai dengan situasi aktual, untuk mencapai efek mengemudi terbaik .
3. Port output 5V pada papan drive dilarang menghubungkan peralatan daya eksternal.Ini hanya berlaku untuk potensiometer eksternal atau sakelar untuk penyesuaian kecepatan, pergantian, dan pengoperasian yang memungkinkan
4. Pastikan parameter voltase dan daya motor tidak melebihi kisaran yang ditentukan.
