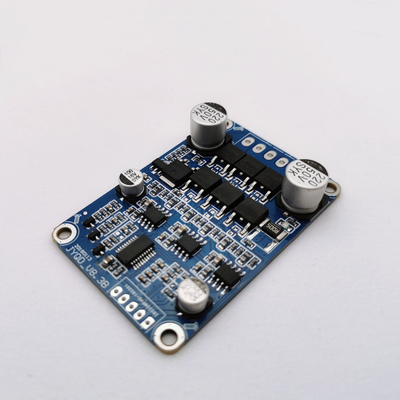

Arus Tinggi 15A 12-36V Brushless Motor Controller Kecepatan Keluaran Sinyal Pulsa

Arus Tinggi 15A 12-36V Brushless Motor Controller Kecepatan Keluaran Sinyal Pulsa

Produk kami memiliki ukuran yang ringkas dan desain yang efisien, mereka dipilih oleh banyak perusahaan di seluruh dunia selama 3 tahun dan umumnya memiliki umpan balik yang bagus.

Mereka banyak digunakan di bagian kontrol motor BLDC (tanpa sensor) / blower / kipas listrik / pompa air listrik / otomatisasi logistik ...

Parameter dan fitur produk

Catatan aplikasi

1. Pastikan tegangan dan parameter daya motor tidak melebihi kisaran papan driver seperti yang ditentukan.
Papan driver ini digunakan untuk motor tanpa sensor 3 fase tanpa sikat, tetapi tidak cocok untuk semua motor tanpa sensor tanpa sikat 3 fase secara langsung.

2. Jikaefek penggeraknya tidak baik (seperti start jitter, reversing, arus kerja noload motor terlalu besar, kecepatannya tidak stabil, efisiensinya rendah, dan tidak bisa start-updengan beban.) Pelanggan dapat menyesuaikan resistansi dan kapasitansi papan driver sesuai dengan situasi aktual untuk mencapai efek pengendaraan terbaik (lihat lampiran untuk cara melakukan penyetelan)

3. Papan driver JYQD_V8.3E tanpa housing dan heatsink.Jika daya motor di bawah 60W, tidak perlu menambahkan heatsink, hanya perlu memastikan ventilasi normal dan insulasi yang baik.Jika daya motor lebih dari 60W, maka harus ditambahkan heatsink seperti diagram di bawah ini.

4. Harap perhatikan bahwa papan driver JYQD_V8.3E tidak memiliki perlindungan koneksi anti-terbalik, itu akan secara permanen merusak papan driver jika koneksi polaritas terbalik.

5. Port output 5V pada papan driver melarang menghubungkan perangkat eksternal.Ini hanya berlaku untuk

potensiometer eksternal dan sakelar papan untuk pengaturan kecepatan dan pembalikan.

6. Terminal "M" pada papan driver JYQD_V8.3E adalah sinyal output pulsa kecepatan motor (push-pull

keluaran), dan arus keluaran maksimum kurang dari 5mA.

Diagram pengkabelan

1.Port daya

MA---- fase motor A

MB---- fase motor B

MC---- fase motor C

GND----DC-

VCC---- DC +

2. Kontrol port

5V----- Tegangan output internal papan driver

M---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V

Z/F---- Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah Arah maju, sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.

VR---- Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, sambungkan dengan GND saat memasukkan regulasi kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%

GND—Digunakan untuk kontrol internal papan Drive

3.Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang memengaruhi penggunaan normal.

4. Kontrol jarak port: 2.54mm, Jarak port daya: 3,96 mm

5.Perhatikan insulasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar dimensi
