24V Input 500W DC Brushless Motor Driver Board Untuk Perkakas Listrik

Papan Driver Motor DC Brushless, Tegangan Input 12V-36V, Rentang Kontrol Kecepatan 0-100%.

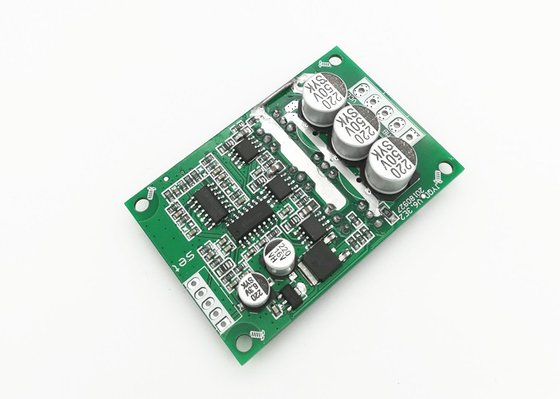

JYQD-V6.3E2 DC Brushless Motor Driver Board, juga dikenal sebagai BLDC Driver Board, adalah Papan Driver Motor Brushless Arus Searah dengan ukuran 63mm*42.5mm*17mm.Ini menampilkan akurasi pengaturan kecepatan yang mengesankan ± 0,5%, rentang pengaturan kecepatan 1:100, dan rentang kontrol kecepatan 0-100%.Board menyediakan cara yang andal dan efisien untuk mengontrol motor DC brushless untuk berbagai aplikasi.

Fitur:

• Papan Driver Motor DC Brushless
• Papan Driver Motor Brushless Arus Searah
• Papan Driver Motor DC Tanpa Sikat
• Mode Kontrol Kecepatan:PWM/Tegangan
• Frekuensi PWM:1-20KHz
• Ukuran:63mm * 42.5mm * 17mm
• Akurasi Regulasi Kecepatan:±0,5%
• Rentang Kontrol Kecepatan:0-100%

Aplikasi:

JUYI JYQD-V6.3E2 Brushless DC Driver Board adalah solusi sempurna untuk aplikasi papan driver motor brushless arus searah.Ini fitur mode kontrol kecepatan PWM / Tegangan dengan Siklus Tugas PWM 0-100%, Akurasi Kontrol Kecepatan ± 0,5%, kisaran Suhu Kerja -20 ℃ ~ + 85 ℃ dan Rentang Kontrol Kecepatan 0-100 %.Papan Driver DC Brushless ini diproduksi di Cina dan menawarkan stabilitas dan keandalan yang sangat baik, menjadikannya ideal untuk aplikasi industri dan komersial.

JUYI JYQD-V6.3E2 Brushless DC Driver Board sangat cocok untuk aplikasi seperti robotika, otomasi industri, dan manufaktur, di mana kebutuhan akan kontrol kecepatan yang andal dan presisi adalah yang terpenting.Ini juga cocok untuk aplikasi seperti sistem HVAC, pompa, elevator, dan peralatan medis, yang memerlukan akurasi kontrol kecepatan tinggi.Brushless DC Driver Board juga ideal untuk digunakan dalam aplikasi seperti pencahayaan dan sistem kelistrikan, yang memerlukan kontrol kecepatan dan torsi.

JUYI JYQD-V6.3E2 Brushless DC Driver Board adalah pilihan ideal untuk aplikasi papan driver motor brushless arus searah karena menawarkan stabilitas dan keandalan yang sangat baik.Ini juga menawarkan berbagai fitur termasuk mode kontrol kecepatan PWM / Tegangan, Siklus Tugas PWM 0-100%, Akurasi Kontrol Kecepatan ± 0,5%, kisaran Suhu Kerja -20 ℃ ~ + 85 ℃ dan a Rentang Kontrol Kecepatan 0-100%.

Parameter teknik:

Gambar dimensi

Peras diagram

1. Pelabuhan daya

MA ---- fase motor A

MB ---- fase motor B

MC---- fase motor C

GND----DC-

VCC----DC+

2. Pelabuhan kontrol

Z/F---- Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah Arah maju, sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.

VR ---- Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, sambungkan dengan GND saat memasukkan regulasi kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%

GND—Digunakan untuk kontrol internal papan Drive

5V ----- Tegangan output internal papan driver

Sinyal ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.

4. Jarak port kontrol: 2,54 mm, Jarak port daya: 3,96 mm

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.
