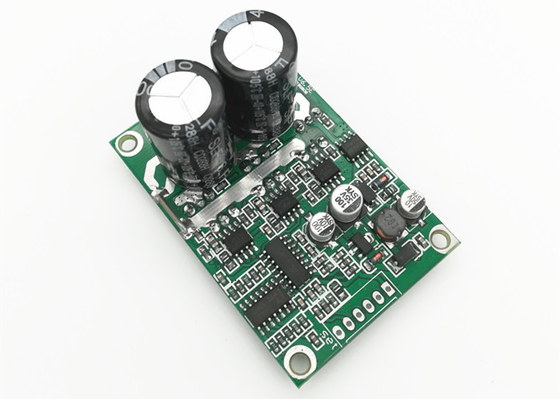

700W DC Brushless Motor Driver Board Dengan Pengaturan Kecepatan Frekuensi PWM

Papan Driver Motor DC Brushless Dengan Frekuensi PWM 1-20KHz & Suhu Kerja -20 ℃ ~ + 85 ℃

Deskripsi Produk:

The Direct Current Brushless Driver Board, juga dikenal sebagai DC Brushless Driver Board, adalah driver motor canggih yang dirancang khusus untuk mengendalikan motor DC Brushless.Ini adalah Driver Board BLDC berperforma tinggi dan berefisiensi tinggi dengan akurasi pengaturan kecepatan yang luar biasa sebesar ±0,5%.Ini sepenuhnya kompatibel dengan berbagai rentang tegangan input dari 36V hingga 72V DC dan dapat mendukung arus maks hingga 16A.Papan berukuran kecil (63mm * 42.5mm * 33mm) dan rentang kontrol kecepatan 0-100%.Ini dirancang untuk pengoperasian motor DC brushless yang andal dan lancar.

Fitur:

• Nama Produk:Papan Driver DC Tanpa Sikat
• Tegangan masukan:36V-72V DC
• Siklus Tugas PWM:0-100%
• Suhu Kerja:-20 ℃ ~ + 85 ℃
• Warna:Hijau
• Ukuran:63mm * 42.5mm * 33mm
• Tipe produk:Papan Driver Motor DC Brushless
• Model produk:Papan Pengemudi BLDC

Diagram pengkabelan:

1.Pelabuhan kontrol

1. 5V ----- Tegangan output internal papan driver
2. Sinyal ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.
3. Z/F---- Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah Arah maju, sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.
4. VR ---- Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, sambungkan dengan GND saat memasukkan regulasi kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%
5. GND—Digunakan untuk kontrol internal papan Drive
6. Torsi— Untuk memulai penggunaan penyetelan torsi, pastikan melepas resistor untuk torsi tetap di papan sebelum menggunakan fungsi ini (hubungi kami jika Anda ingin menggunakan fungsi ini sebelum menggunakan)

2. Port daya

MA ---- fase motor A MB ---- fase motor B MC ---- fase motor C GND ---- DC-

VCC----DC+

3.Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang memengaruhi penggunaan normal.

4. Kontrol jarak port: 2.54mm, Jarak port daya: 3,96 mm

5.Perhatikan insulasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar dimensi:

Aplikasi:

JUYI JYQD-V6.5E DC Brushless Motor Driver Board adalah solusi sempurna untuk pengaturan kecepatan motor DC brushless yang presisi.Papan Driver DC Brushless ini dirancang dengan hati-hati untuk memastikan akurasi tinggi dengan akurasi pengaturan kecepatan ± 0,5%, dan menawarkan tegangan operasi lebar 36V-72V, dan arus maksimal 16A.Dengan ukuran 63mm*42.5mm*33mm, Papan Driver Motor DC Brushless ini kecil dan kompak, sehingga cocok untuk berbagai aplikasi.JYQD-V6.5E juga menawarkan rentang suhu operasi yang lebar -20℃~+85℃, memberikan kinerja yang andal di berbagai lingkungan.

Parameter teknik:

Kustomisasi:

FAQ:

A: Nama Merek Papan Pengemudi BLDC adalah JUYI.

A: Nomor Model Papan Driver BLDC adalah JYQD-V6.5E.

J: Papan Pengemudi BLDC diproduksi di Tiongkok.

A: BLDC Driver Board cocok untuk berbagai aplikasi industri, seperti pompa air, otomasi industri.
