Papan Driver Motor BLDC 12V/24V DC untuk Kontrol Otomasi

Deskripsi Produk:

JYQD-V6.7 DC Brushless Driver Board adalah papan driver DC brushless yang kuat dan serbaguna yang dirancang untuk aplikasi arus searah.Ia mampu menyediakan arus hingga 3A dan beroperasi pada tegangan input 12V dan 24V DC.Ini fitur pengaturan kecepatan tegangan analog, yang memungkinkan pengguna untuk menyesuaikan kecepatan motor DC tanpa sikat mereka.Papan Driver DC Brushless ini sangat ideal untuk berbagai aplikasi seperti robotika, mesin otomatis, dan banyak lagi.

Fitur:

• Nama Produk:Papan Driver Motor DC Brushless
• Suhu Kerja:-20 ℃ ~ + 85 ℃
• Rentang Kontrol Kecepatan:0-100%
• Warna:Hijau
• Pengaturan kecepatan tegangan analog:Ya
• Frekuensi PWM:1-20KHz
• Tipe produk:Papan Driver Motor Brushless Arus Searah
• Tipe produk:Papan Driver Brushless Arus Langsung

Parameter teknik:

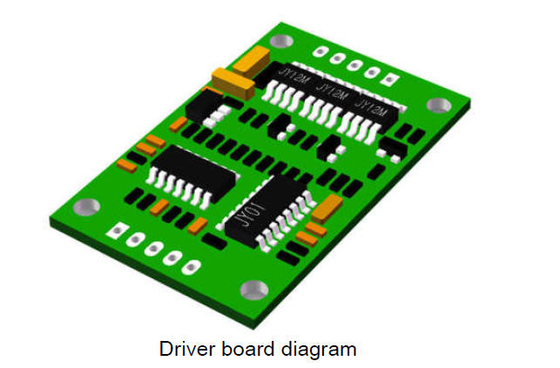

Peras Diagram:

1. Pelabuhan kontrol

5V ----- Tegangan output internal papan driver

SC ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

Z/F---- Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah Arah maju, sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.

VR ---- Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, sambungkan dengan GND saat memasukkan regulasi kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%

GND—Digunakan untuk kontrol internal papan Drive

2. Pelabuhan daya

MA ---- fase motor A

MB ---- fase motor B

MC---- fase motor C

GND----DC-

VCC----DC+

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.

4. Jarak port kontrol: 2,54 mm, Jarak port daya: 3,96 mm

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.

Gambar Dimensi:

Aplikasi:

ItuJUYI JYQD-V6.7 Papan Driver DC Tanpa Sikatadalah papan driver motor DC brushless yang andal dan serbaguna yang dirancang untuk berbagai aplikasi.Ini dilengkapi dengan output sinyal pulsa kecepatan, akurasi pengaturan kecepatan ± 0,5%, siklus tugas PWM 0 hingga 100%, dan pengaturan kecepatan tegangan analog.Papan driver motor brushless arus searah ini sangat ideal untuk aplikasi seperti robotika, peralatan rumah tangga, otomasi industri, dan peralatan yang digerakkan motor lainnya.Ini tahan lama dan menawarkan kinerja yang unggul dengan kemampuan kontrol yang sangat baik.JUYI JYQD-V6.7 Brushless DC Driver Board pasti akan memberikan pengalaman pengguna yang lebih baik dan kontrol motor yang lebih baik.

Kustomisasi:

• Nama Merek: JUYI
• Nomor Model: JYQD-V6.7
• Tempat Asal: Cina
• Warna: Hijau
• Arus Maks: 3A
• Suhu Kerja: -20 ℃ ~ + 85 ℃
• Output sinyal pulsa kecepatan: Ya
• Tegangan Operasional: 12V/24V DC

Papan driver brushless motor DC ini, juga dikenal sebagai papan driver DC brushless atau papan driver brushless arus searah, dirancang dan diproduksi oleh JUYI.Nomor modelnya adalah JYQD-V6.7 dan dicat dengan warna hijau.Ini memiliki kisaran suhu kerja -20 ℃ ~ + 85 ℃ dan arus maksimal 3A.Selain itu, ini dapat menghasilkan sinyal pulsa kecepatan dan beroperasi pada DC 12V atau 24V. Kami menyediakan layanan yang disesuaikan dan dukungan teknis.

FAQ:

• Q:Apa Nama Merek Papan Pengemudi BLDC ini?
  A:Nama Merek Papan Pengemudi BLDC ini adalah JUYI.
• Q:Berapa Nomor Model Papan Driver BLDC ini?
  A:Nomor Model Papan Driver BLDC ini adalah JYQD-V6.7.
• Q:Di mana Papan Driver BLDC ini diproduksi?
  A:Papan Driver BLDC ini diproduksi di Cina.
• Q:Aplikasi apa yang dapat digunakan untuk Papan Driver BLDC ini?

 A:Papan Driver BLDC ini dapat digunakan untuk berbagai aplikasi seperti robotika, otomasi industri, dan sistem medis.
