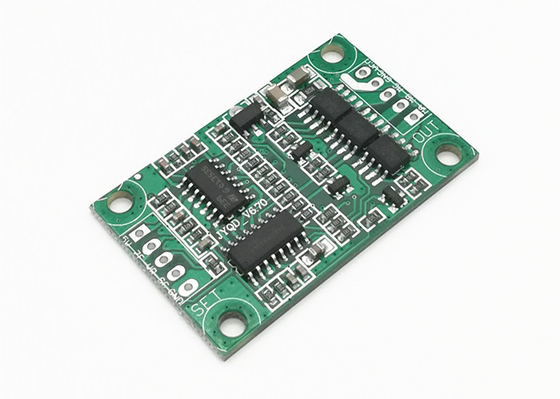

Papan Driver BLDC 12V/24V DC dengan pengaturan Kecepatan Frekuensi PWM 1-20KHz

Papan Driver BLDC 12V/24V DC dengan Frekuensi PWM 1-20KHz Peraturan Kecepatan Tegangan Analog

Deskripsi Produk:

KitaPapan Driver DC Brushless, juga dikenal sebagaiPapan Driver Brushless Arus LangsungatauPapan Driver Motor DC Tanpa Sikat, adalah papan driver BLDC (Brushless DC Motor) berkinerja tinggi.Ini dirancang untuk memberikan kinerja dan keandalan yang sangat baik untuk aplikasi motor DC brushless.Board ini dilengkapi dengan berbagai fitur, termasuk rentang suhu kerja -20℃~+85℃, mode kontrol kecepatan PWM/Tegangan, rentang kontrol kecepatan 0-100%, dan warna hijau.Papan ini adalah pilihan tepat untuk aplikasi apa pun yang membutuhkan kontrol presisi dan pengoperasian motor DC brushless yang andal.

Fitur:

• Nama Produk:Papan Pengemudi BLDC
• Frekuensi PWM:1-20KHz
• Output sinyal pulsa kecepatan:Ya
• Tegangan Operasi:12V/24VDC
• Arus Maks:3A
• Model produk:JYQD-V6.7
• Spesialisasi:Papan Driver DC Brushless, Papan Driver Motor DC Brushless

Parameter teknik:

Aplikasi:

JUYI JYQD-V6.7 Direct Current Brushless Driver Board adalah papan driver DC yang andal dan kuat, dirancang untuk mengontrol kecepatan dan arah motor DC brushless.Ini fitur mode kontrol kecepatan PWM dan tegangan, tegangan input 12V/24V DC, output sinyal pulsa kecepatan, dan tegangan operasi 12V/24V DC.Ini sangat ideal untuk aplikasi yang membutuhkan kontrol kecepatan dan arah motor yang tepat, seperti robotika, otomasi, dan otomasi industri.

Papan driver BLDC ini sangat cocok untuk berbagai aplikasi, termasuk lengan robot, aktuator linier, printer 3D, dan jalur produksi otomatis.Ini dirancang untuk menjadi sangat efisien, memberikan kontrol kecepatan dan arah motor yang halus dan presisi.Papan ini juga dilengkapi fitur keselamatan bawaan, termasuk perlindungan tegangan berlebih, perlindungan hubung singkat, dan perlindungan arus berlebih.

Gambar Dimensi:

Peras Diagram:

1. Pelabuhan kontrol

5V ----- Tegangan output internal papan driver

SC ---- Port output sinyal pulsa kecepatan motor, sinyal pulsa 5V.

Z/F---- Memutar port kontrol arah.Sambungkan “5V” tingkat tinggi atau tanpa sambungan adalah Arah maju, sambungkan tingkat rendah 0 V atau sambungkan ke GND adalah arah sebaliknya.

VR ---- Port kontrol kecepatan.Regulasi kecepatan linier tegangan analog 0.1v -5V, Resistansi input adalah 20K Ohm, sambungkan dengan GND saat memasukkan regulasi kecepatan PWM, frekuensi PWM: 1-20KHZ;Siklus tugas 0-100%

GND—Digunakan untuk kontrol internal papan Drive

2. Pelabuhan daya

MA ---- fase motor A

MB ---- fase motor B

MC---- fase motor C

GND----DC-

VCC----DC+

3. Gunakan kabel berpelindung jika papan driver memiliki jarak lebih dari 50 cm dari motor, jika tidak maka dapat menyebabkan pengendaraan yang tidak normal, yang mempengaruhi penggunaan normal.

4. Jarak port kontrol: 2,54 mm, Jarak port daya: 3,96 mm

5. Perhatikan isolasi antara MOSFET driver dan heatsink atau pelat pemasangan.
