Pengendali Motor BLDC JYQD-V6.7 50W 12/24VDC dengan Kontrol Kecepatan

MOQ:	1
harga:	$4.90-5.90

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Jiangsu, Cina

Nama merek

Bextremeshell

Nomor model

JYQD-V6.7

Input daya:

12/24VDC

Kekuatan Dinilai:

Kekuatan maksimal:

Arus maks:

Algoritma kontrol:

Gelombang Persegi

Ukuran:

45mm x 28mm x 10mm

Kontrol Kecepatan:

PWM/0-5V

Umpan Balik Kecepatan:

Suhu kerja:

-10 ℃ hingga 60 ℃

Frekuensi pwm:

1K-20KHz

Siklus kerja PWM:

0-100%

Amplitudo PWM:

Kontrol Jarak Port:

2.54mm

Jarak port daya:

3,96mm

Kesesuaian motorik:

motor tanpa sensor

Menyoroti:

Pengendali motor BLDC dengan kontrol kecepatan

Papan pengendali BLDC 50W 12/24VDC

Pengendali motor JYQD-V6.7 dengan garansi

Deskripsi Produk

JYQD-V6.7 BLDC Motor Driver untuk 50W Micro Sensorless Motor

Atribut Produk

Atribut	Nilai
Jenis aksesori	Pengemudi motor
Penggunaan	Motor
Untuk digunakan dengan	Motor BLDC

Spesifikasi Utama

Nomor model:JYQD-V6.7

Masukan daya:12/24VDC

Kekuatan nominal:50W

Kecocokan:Motor tanpa sensor

Max Power:60W

Maks arus:3A

Perlindungan:Terlalu banyak arus, sirkuit pendek, overvoltage, undervoltage, rotor terkunci, overheating

Algoritma kontrol:Gelombang persegi

Dimensi:45 mm × 28 mm × 10 mm

Kontrol kecepatan:PWM/0-5V

Output sinyal speed feedback:Ya, aku tahu.

Suhu kerja:-10°C sampai 60°C

Aplikasi

JYQD-V6.7 BLDC motor driver board dirancang untuk mengontrol DC brushless motor dengan pengaturan kecepatan yang tepat dari 0 sampai 100%.Algoritma kontrol gelombang persegi memastikan stabilitas dan akurasi untuk berbagai aplikasi.

Skateboard listrik
Skuter listrik
Kursi roda listrik
Hoverboard
Drone
Sepeda tunggal listrik
Sepeda listrik
Go kart listrik
Mobil RC
Robot industri
Logistik sabuk pengangkut
Peralatan otomatisasi
Mesin CNC
Mesin pemotong rumput bermotor sendiri
Elektronik konsumen
Peralatan rumah tangga
Peralatan industri

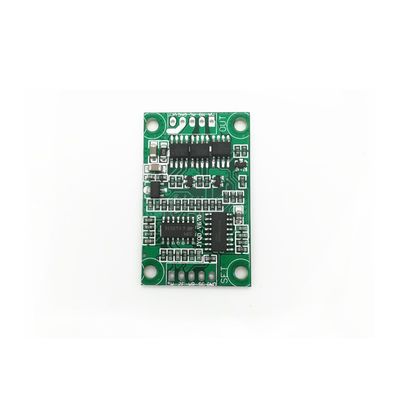

Penampilan Produk

Pedoman penerapan

Konfirmasi bahwa parameter tegangan dan daya motor tidak melebihi kisaran yang ditentukan.
Papan pengemudi ini dapat menggerakkan motor di bawah 35W tanpa heatsink tetapi membutuhkan ventilasi normal.
Port output 5V hanya untuk potensiometer eksternal atau saklar untuk penyesuaian kecepatan, bukan untuk daya peralatan eksternal.

Diagram kabel

Pelabuhan Kontrol

5V:Tegangan keluar internal untuk potensiometer eksternal atau saklar
Z/F:Port kontrol arah berputar (5V = Ke depan, GND = Kembali)
VR:Port kontrol kecepatan (0,1V-5V analog atau PWM 1K-20KHz)
SC:Kecepatan output sinyal pulsa (5V pulsa)
GND:Pengendali internal di papan pengemudi

Port Daya

MA:Fase motor A
MB:Fase motor B
MC:Fase motorik C
GND:DC negatif
VCC:DC positif

Catatan penting:Gunakan kabel terlindung untuk jarak lebih dari 50 cm antara driver dan motor. Pastikan isolasi yang tepat antara driver MOSFET dan heat sink. Jarak port kontrol: 2.54mm, jarak port daya: 3.96mm.

Dimensi

Proses Produksi

Kemasan

Pengemudi motor BLDC dikemas dengan baik dalam kantong antistatik individu.

FAQ

Berapa waktu yang dibutuhkan?

Sampel: 5 hari. Pemesanan massal: 2-3 minggu

Berapa MOQnya?

1 set untuk semua produk seri

Berapa garansi?

12 bulan dari tanggal pengiriman

Bagaimana dengan dukungan teknis?

Kami menawarkan layanan 1 pada 1 dan dukungan teknis
